เป็นระบบที่เครื่องคอมพิวเตอร์ทุกเครื่องบนระบบเครือข่ายมีฐานเท่าเทียมกัน คือทุกเครื่องสามารถจะใช้ไฟล์ในเครื่องอื่นได้ และสามารถให้เครื่องอื่นมาใช้ไฟล์ของตนเองได้เช่นกัน ระบบ Peer To Peerมีการทำงานแบบดิสทริบิวท์(Distributed System) โดยจะกระจายทรัพยากรต่างๆ ไปสู่เวิร์กสเตชั่นอื่นๆ แต่จะมีปัญหาเรื่องการรักษาความปลอดภัย เนื่องจากข้อมูลที่เป้นความลับจะถูกส่งออกไปสู่คอมพิวเตอร์อื่นเช่นกันโปรแกรมที่ทำงานแบบ Peer To Peer คือ Windows for Workgroup และ Personal Netwareการใช้งานแบบเพียร์ทูเพียร์ บางที่ก็เรียกว่า "เวิร์คกรุ๊ป (Work group)" หรือกลุ่มของคนที่ทำงานร่วมกันเป็นทีม ซึ่งส่วนมากจะมีจำนวนน้อยกว่าสิบคน เครือข่ายประเภทนี้จะเป็นแบบง่ายๆ ไม่ซับซ้อนมากเนื่องจากคอมพิวเตอร์ทุกเครื่องทำหน้าที่เป็นทั้งไคลเอนท์และเซิร์ฟเวอร์ ฉะนั้นจึงไม่จำเป็นที่ต้องมีเครื่องเซิร์ฟเวอร์เพราะต้องมีเครื่องเซิร์ฟเวอร์ที่มีราคาแพงทำหน้าที่จัดการเครือข่าย ระบบปฏิบัติการที่ใช้ในเครือข่ายแบบเพียร์ทูเพียร์นี้ไม่จำเป็นต้องเป็นซอฟต์แวร์ที่มีฟังก์ชัน และระบบรักษาความปลอดภัยเท่ากับระบบปฏิบัติการที่ใช้ในเครื่องเซิร์ฟเวอร์ เช่น ระบบปฏิบัติการที่ใช้ในคอมพิวเตอร์ที่อยู่ในเครือข่ายแบบเพียร์ทูเพียร์ อาจจะใช้แค่วินโดวส์ 95/98/Me ในขณะที่เครื่องเซิร์ฟเวอร์อาจต้องใช้วินโดวส์เซิร์ฟเวอร์ 2002/2003 ซึ่งราคาของระบบปฏิบัติการนี้จะแพงกว่ากันมากเครือข่ายแบบเพียร์ทูเพียร์เหมาะ
สำหรับสภาแวดล้อมดังต่อไปนี้
· มีผู้ใช้เครือข่าย 10 คน หรือน้อยกว่า
· มีทรัพยากรเครือข่ายที่ต้องแชร์กันไม่มากนัก เช่น ไฟล์ เครื่องพิมพ์ เป็นต้น ซึ้งยังไม่จำเป็นต้องมี เครื่องเซิร์ฟเวอร์ที่ทำหน้าที่ทางด้านนี้โดยเฉพาะ
2. Client / Server
เป็นระบบการทำงานแบบ Distributed Processing หรือการประมวลผลแบบกระจาย โดยจะแบ่งการประมวลผลระหว่างเครื่องเซิร์ฟเวอร์กับเครื่องไคลเอ็นต์ แทนที่แอพพลิเคชั่นจะทำงานอยู่เฉพาะบนเครื่องเซิร์ฟเวอร์ ก็แบ่งการคำนวณของโปรแกรมแอพพลิเคชั่น มาทำงานบนเครื่องไคลเอ็นต์ด้วย และเมื่อใดที่เครื่องไคลเอ็นต์ต้องการผลลัพธ์ของข้อมูลบางส่วน จะมีการเรียกใช้ไปยัง เครื่องเซิร์ฟเวอร์ให้นำเฉพาะข้อมูลบางส่วนเท่านั้นส่งกลับ มาให้เครื่องไคลเอ็นต์เพื่อทำการคำนวณข้อมูลนั้นต่อไป
โดยปกติเมื่อมีคอมพิวเตอร์หลายๆ เครื่องถูกเชื่อมต่อเข้ากันกับเครือข่ายแล้วมักจะมีคอมพิวเตอร์เครื่องหนึ่งเป็น "เซิร์ฟเวอร์" ซึ่งจะทำหน้าที่ให้บริการต่างๆ เช่น เป็นศูนย์กลางในการจัดเก็บข้อมูล ไฟล์ หรือ โปรแกรมต่างๆ นอกจากนี้ยังทำหน่าที่จัดการเกี่ยวกับทรัพยากรที่อยู่ในระบบเคือข่าย เช่น เครื่องพิมพ์, CD-ROM เป็นต้น ซึ่งการใช้ทรัพยากรเหล่านี้ร่วมกันทำให้ประหยัดค่าใช้จ่ายในอุปกรณ์เหล่านี้ได้ ส่วนบริการแก่ผู้ใช้หลายๆ คนจำเป็นต้องเป็นเครื่อที่มีประสิทธิภาพดีพอ ดังนั้นเครื่องที่เป็นเซิร์ฟเวอร์ปกติจะมีราคาแพงกว่าเครื่องไคลเอนท์ทั่วไปในระบบเครือข่ายขนาดเล็กที่มีคอมพิวเตอร์จำนวนไม่กี่เครื่อง ไม่จำเป็นต้องมีคอมพิวเตอร์ที่ทำหน้าที่เป็นเซิร์ฟเวอร์อย่างเดียวเสมอไป การสื่อสารอาจเป็นไปในรูปแบบเพียร์ทูเพียร์ หรือคอมพิวเตอร์แต่ละเครื่องทำหน่าที่เป็นทั้งเซิร์ฟเวอร์และไคลเอนท์ในเวลาเดียวกัน ตำว่า "Peer" แปลงว่าเท่าเทียมกัน ดังน้้น เครือข่ายแบบเพียร์ทูเพียร์นี้คอมพิวเตอร์ทุกเครื่องจะทำหน้าที่คล้ายกัน คอมพิวเตอร์ในเครือข่ายแบบนี้ยังคงสามารถที่จะรับส่งข้อมูลถึงกันและกันได้ สามารถถ่ายโอนไฟล์ไปยังฮาร์ดดิสก์ของอีกเครื่องหนึ่งได้ หรือแม้แต่ใช้เครื่องพิมพ์ร่วมกันได้ อย่างไรก็ตามเมื่อเครือข่ายมีการขยายใหญ่ขึ้น การมีเครื่องเซิร์ฟเวอร์จะมีความสะดวกต่อการจัดระบบเครือข่าย เช่น การจัดการพื้นที่เก็บข้อมูล การควบคุมการใช้เครื่องพิมพ์ และการอัพเกรดโปรแกรมต่างๆ เป็นต้น
3.แบบBus
เครือข่ายแบบบัส (Bus Network) เป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์และอุปกรณ์ต่าง ๆ
ด้วยสายเคเบิ้ลยาวต่อเนื่องไปเรื่อย ๆ โดยจะมีคอนเน็กเตอร์เป็นตัวเชื่อมต่อคอมพิวเตอร์ และอุปกรณ์เข้ากับสายเคเบิ้ลในการส่งข้อมูลจะมีคอมพิวเตอร์เพียงตัวเดียวเท่านั้น ที่สามารถส่งข้อมูลได้ในช่วงเวลาหนึ่งๆ การจัดส่งข้อมูลวิธีนี้จะต้องกำหนดวิธีการที่จะไม่ให้ทุกสถานีส่งข้อมูลพร้อมกัน เพราะจะทำให้ข้อมูลชนกัน วิธีการที่ใช้อาจแบ่งเวลาหรือให้แต่ละสถานีใช้ความถี่สัญญาณที่แตกต่างกัน การเซตอัปเครื่องเครือข่ายแบบบัสนี้ ทำได้ไม่ยากเพราะคอมพิวเตอร์และอุปกรณ์แต่ละชนิด ถูกเชื่อมต่อด้วยสายเคเบิ้ลเพียงเส้นเดียวโดยส่วนใหญ่เครือข่ายแบบบัส มักจะใช้ในเครือข่ายขนาดเล็ก ซึ่งอยู่ในองค์กรที่มี คอมพิวเตอร์ใช้ไม่มากนัก
เครือข่ายแบบบัส (Bus topology)
เป็นรูปแบบที่มี ผู้นิยมใช้มากแบบหนึ่ง เพราะมีโครงสร้างไม่ยุ่งยากและไม่ต้องใช้อุปกรณ์สลับสาย เป็นการเชื่อมต่อแบบหลายจุด สถานีทุกสถานีรวมทั้งอุปกรณ์ทุกชิ้นในเครือข่ายจะเชื่อมต่อเข้ากับสายสื่อ สารหลักเพียงสายเดียว เรียกว่าแบ็กโบน (Backbone) การจัดส่งข้อมูลลงบนบัสจึงสามารถทำให้การส่งข้อมูลไปถึงทุกสถานีได้ผ่านสาย แบ็กโบนนี้ โดยการจัดส่งวิธีนี้ต้องกำหนดวิธีการที่จะไม่ให้ทุกสถานีส่งข้อมูลพร้อมกัน เพราะจะทำให้ข้อมูลชนกัน โดยวิธีการที่ใช้อาจเป็นการแบ่งช่วงเวลา หรือให้แต่ละสถานีใช้ความถี่สัญญาณที่แตกต่างกัน ข้อดีที่ใช้สายน้อย และถ้ามีเครื่องเสียก็ไม่มีผลอะไรต่อระบบโดยรวม ส่วนข้อเสียก็คือตรวจหาจุดที่เป็นปัญหาได้ยาก
ข้อดี
· ใช้สายส่งข้อมูลน้อยและมีรูปแบบที่ง่ายในการติดตั้ง ทำให้ลดค่าใช้จ่ายในการติดตั้งและบำรุง รักษา
· สามารถเพิ่มอุปกรณ์ชิ้นใหม่เข้าไปในเครือข่ายได้ง่าย
ข้อเสีย
· ในกรณีที่เกิดการเสียหายของสายส่งข้อมูลหลัก จะทำให้ทั้งระบบทำงานไม่ได้
4.แบบ Ring
เครือข่ายแบบวงแหวน เป็นลักษณะการเชื่อมต่อแบบจุดต่อจุดเช่นเดียวกับแบบดาว โดยสถานีแต่ละสถานีจะต่อกับสถานี ที่อยู่ติดทั้งสองข้างของตนเอง โดยจะมีการเชื่อมโยงเครื่องขยายสัญญาณของแต่ละสถานีเข้าด้วยกันเป็นวงแหวน สัญญาณข้อมูลจะส่งอยู่ในวงแหวนแบบจุดต่อจุดไปในทิศทางเดียวกันจนถึงผู้รับภายในเวลาที่กำหนด โดยเครื่องขยายสัญญาณเหล่านี้จะมีหน้าที่ในการรับข้อมูลจากเครื่องคอมพิวเตอร์ของตัวเองหรือจากเครื่องขยายสัญญาณตัวก่อนหน้า และส่งข้อมูลต่อไปยังเครื่องขยายสัญญาณตัวถัดไปเรื่อย ๆ เป็นวง หากข้อมูลที่ส่งเป็นของสถานีใด เครื่องขยายสัญญาณของสถานีนั้นก็รับและส่งให้กับสถานีนั้น จึงต้องมีการตรวจสอบข้อมูลที่ได้รับว่าเป็นของตนเองหรือไม่ ถ้าใช่ก็รับไว้ ถ้าไม่ใช่ก็ส่งต่อไป อีกทั้งสามารถตรวจสอบความผิดพลาดในการส่งด้วย ในกรณีที่เครื่องรับปลายทางไม่ได้รับสัญญาณข้อมูลในเวลาที่กำหนด จะมีการแจ้งว่าเกิดความผิดพลาดในเครือข่ายได้
เป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์ด้วยสายเคเบิลสายเดียว ในลักษณะวงแหวน ซึ่งมักจะใช้ในองค์กรที่มีคอมพิวเตอร์วางอยู่ในพื้นที่ใกล้ ๆ กัน ข้อดีของโครงสร้างแบบนี้คือ ใช้สายเคเบิลน้อย และสามารถตัดเครื่องที่เสียออกจากระบบได้ ทำให้ไม่มีผลต่อระบบเครือข่าย ข้อเสียคือหากมีเครื่องที่มีปัญหาอยู่ในระบบจะทำให้เครือข่ายไม่สามารถทำงาน ได้เลย และการเชื่อมต่อเครื่องเข้าสู่เครือข่ายอาจต้องหยุดระบบทั้งหมดลงก่อน
หลักการรับส่งข้อมูล
การขยายเพิ่มเติมคอมพิวเตอร์เข้ามาในระบบนี้ค่อนข้างยุ่งยากกว่าเครือข่ายแบบ อื่น เพราะทุกครั้งที่เพิ่มคอมพิวเตอร์เข้ามา ก็จะต้องตัดต่อสายเคเบิลเข้ากับเครื่องคอมพิวเตอร์ใหม่ ซึ่งจะต้องปิดเครือข่ายก่อนจนกว่าจะเชื่อมต่อเสร็จ การแก้ไขปัญหาที่เกิดขึ้นเมื่อสายเคเบิลช่วงใดขาด เครือข่ายก็ไม่สามารถรับส่งข้อมูลได้จนกว่าจะซ่อมแซมสายช่วงนั้นให้เรียบ ร้อยก่อน แต่จุดที่มีปัญหาในโครงสร้างเครือข่ายแบบนี้หาได้ไม่ยากนัก ซึ่งเครือข่ายแบบวงแหวนนี้มักจะมีวงแหวนคู่ในการรับส่งข้อมูลในทิศทางต่าง ๆ กัน เพื่อเป็นเส้นทางสำรอง และป้องกันไม่ให้เครือข่ายหยุดทำงานโดยสิ้นเชิงค่าใช้จ่ายในการสร้างเครือข่ายแบบวงแหวนมีค่าใช้จ่ายสูงพอสมควร เนื่องจากคอมพิวเตอร์ในวงแหวนทุกตัวจะต้องเชื่อมต่อเข้ากับสายเคเบิลเส้น เดียว ซึ่งจะต้องใช้สายยาวมากขึ้น ถ้าคอมพิวเตอร์แต่ละเครื่องวางอยู่ในตำแหน่งที่ห่างกัน
ข้อดี
-ใช้เคเบิลและเนื้อที่ในการติดตั้งน้อย
- คอมพิวเตอร์ทุกเครื่องในเน็ตเวิร์กมีโอกาสที่จะส่งข้อมูลได้อย่างทัดเทียมกัน
ข้อเสีย
- หากโหลดใดโหลดหนึ่งเกิดปัญหาขึ้นจะค้นหาได้ยากว่าต้นเหตุอยู่ที่ไหน และวงแหวนจะขาดออก

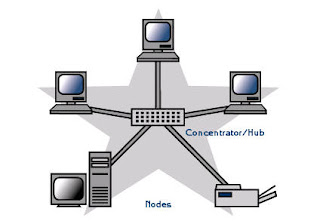

5.แบบ Star
การเชื่อมต่อแบบสตาร์นี้จะใช้อุปกรณ์ Hub เป็นศูนย์กลางในการเชื่อมต่อ โดยที่ทุกเครื่องจะต้องผ่าน Hub สายเคเบิ้ลที่ใช้ส่วนมากจะเป็น UTP และ Fiber Optic ในการส่งข้อมูล Hub จะเป็นเสมือนตัวทวนสัญญาณ (Repeater) ปัจจุบันมีการใช้ Switch เป็นอุปกรณ์ในการเชื่อมต่อซึ่งมีประสิทธิภาพการทำงานสูงกว่า
เครือข่ายแบบวงแหวน เป็นการนำเครื่องคอมพิวเตอร์มาต่อเข้าด้วยกันด้วยสายเคเบิลให้เป็นวงแหวนหรือวงกลมนั่นเองโดยในการส่งข้อมูลในเครือข่ายนั้นเมื่อเครื่องคอมพิวเตอร์ส่งข้อมูลมาก็จะส่งกันแบบวงกลมก็คือเครื่องคอมพิวเตอร์ก็จะส่งกันไปเรื่องๆเป็นวงกลมจนถึงเครื่องคอมพิวเตอร์ปลายทาง โดยเครื่องคอมพิวเตอร์ก็จะตรวจสอบว่าตรงกับเครื่องตัวเองหรือไม่หากไม่ตรงก็ส่งไปให้เครื่องถัดไป
เครื่อข่ายแบบวงแหวนมีโครงสร้าง 2 แบบด้วยกัน ดังนี้
1. โครงสร้างวงแหวนเดียว Singel ring topology (ซิงเกลริงโทโปโลยี) เป็นการเชื่อมต่อเครือข่ายในสายเดียวการส่งข้อมูลก็จะส่งไปในททิศทางเดียวกันโดยแต่ละเครื่องจะรอรับและส่งข้อมูลไปเรื่อยๆจนกว่าจะเป็นข้อมูลที่ส่งมาให้เครื่องตัวเอง การเชื่อมต่อแบบนี้เสี่ยงที่จะทำให้ระบบล่มได้
2. โครงสร้างวงแหวนคู่ Dual ring topology (ดูลริงโทโปโลยี) เป็นการเชื่อมต่อเครือข่ายที่มีสายเคเบิล 2 เส้นโดยในการส่งข้อมูลจะส่งได้ 2ทางสามารถส่งไปส่งกลับสลับกันได้ หากสายใดสายนึงล่มก็สามารถส่งข้อมูลได้อีกสายนึงได้
ในการเชื่อมต่อเครือข่ายแบบวงแหวนเราก็สามารถมีโครงสร้างให้เลือกที่จะต่อถึง 2 รูปแบบด้วยกันแต่แบบที่ดีที่สุดคือแบบวงแหวนคู่ เพราะเราสามารถส่งไปกลับได้หากระบบของเส้นใดเส้นนึงล่มก็สามารถส่งข้อมูลอีกเส้นนึงได้ทำให้ไม่ขาดการติดต่อกัน
ข้อดีของการเชื่อมต่อเครือข่ายแบบวงแหวน (Ring Network (ริงเน็ตเวิร์ก)
· ประหยัดค่าใช้จ่ายในการซื้อสายเคเบิลเพราะในการเชื่อมต่อใช้สายเคเบิลเพียงสายเดียว
· หากคอมพิวเตอร์เสียแล้วตัดคอมพิวเตอร์เครื่องนั้นออกก็ไม่ไปกระทบกับเครื่องอื่นๆในวง
ข้อเสียของการเชื่อมต่อเครือข่ายแบบวงแหวน (Ring Network (ริงเน็ตเวิร์ก)
· หากเครื่องคอมพิวเตอร์เครื่งใดเครื่องนึงเสียหายก็จะทำให้ระบบหยุดการทำงานโดยจะส่งข้อมูลอะไรไม่ได้
6.แบบ Hybrid
เป็นการเชื่อมต่อที่ผสมผสานเครือข่ายย่อยๆ หลายส่วนมารวมเข้าด้วยกัน เช่น นำเอาเครือข่ายระบบ Bus, ระบบ Ring และ ระบบ Star มาเชื่อมต่อเข้าด้วยกัน เหมาะสำหรับบางหน่วยงานที่มีเครือข่ายเก่าและใหม่ให้สามารถทำงานร่วมกันได้ ซึ่งระบบ Hybrid Network นี้จะมีโครงสร้างแบบ Hierarchical หรือ Tre ที่มีลำดับชั้นในการทำงาน
เป็นเครือข่ายคอมพิวเตอร์ที่ผสมผสานระหว่างรูปแบบต่างๆ หลายๆ แบบเข้าด้วยกัน คือจะมีเครือข่ายคอมพิวเตอร์ย่อย หลายๆ เครือข่ายเพื่อให้เกิด ประสิทธิภาพสูงสุดในการทำงานเครือข่ายบริเวณกว้างเป็นตัวอย่างเครือข่ายผสมที่พบเห็นกัน มากที่สุด เครือข่ายแบบนี้จะเชื่อมต่อเครือข่ายเล็ก-ใหญ่ หลากหลายแบบเข้าด้วยกันเป็นเครือข่ายเดียว ซึ่งเครือข่ายที่ถูกเชื่อมต่ออาจจะอยู่ห่างกันค…นละจังหวัด หรือ อาจจะอยู่คนละประเทศก็เป็นได้
การเข้าถึงระยะไกล
เรียกใช้ข้อมูลได้สมือนกับว่ากำลังใช้เครือข่ายที่บริษัท
การบริหารเครือข่าย
เนื่องจากเครือข่ายผสมเป็นการผสมผสานเครือข่ายหลายแบบเข้าด้วย กัน ซึ่งแต่ละเครือข่ายก็มีรายละเอียดทางเทคนิคแตกต่างกันไปดังนั้น การบริหารเครือข่ายก็อาจจะยากกว่าเครือข่ายแบบอื่น ๆด้วยเหตุนี้ บริษัทที่มีเครือข่ายผสมขนาดใหญ่ของตัวเองก็มักจะตั้งแผนกที่ทำหน้าที่ดูแลและบริหารเครือข่ายนี้โดยเฉพาะ
ค่าใช้จ่าย
โดยปกติเครือข่ายแบบผสมจะมีราคาแพงกว่าเครือข่ายแบบต่างๆ เพราะ เครือข่ายแบบนี้เป็นเครือข่ายขนาดใหญ่ และมีความซับซ้อนสูงนอกจาก นี้ยังต้องมีการลงทุนเกี่ยวกับระบบรักษาความปลอดภัยมากกว่า เครือข่ายอื่นอีกด้วย เนื่องจากเป็นการเชื่อมต่อระยะไกล
ข้อดี
· สามารถเข้าถึงเครือข่ายที่อยู่ในระยะไกลได้
· ทำให้การสื่อสารข้อมูลมีประสิทธิภาพ
ข้อเสีย
· ดูแลระบบยาก และเสียค่าใช้จ่ายในการดูแลรักษาสูง
อุปกรณ์ที่ใช้ในการสื่อสารข้อมูลคอมพิวเตอร์
1. โมเด็ม (Modem)
โมเด็ม (Modulator and Demodulator) เป็นอุปกรณ์รอบข้างสำหรับต่อพ่วงกับคอมพิวเตอร์ ทำหน้าที่เชื่อมต่อกับคอมพิวเตอร์ที่อยู่ห่างกันมากๆ โดยอาศัยเครือข่ายของโทรศัพท์เข้ามาช่วยในการสื่อสารรับ-ส่งข้อมูล ความเร็วของโมเด็มมีหน่วยเป็น บิตต่อวินาที (bit per second : bps) หมายความว่า ในหนึ่งวินาที จะมีข้อมูลถูกส่งออกหรือรับเข้ามาจำนวนกี่บิต เช่น โมเด็มที่มีความเร็ว 56 Kbps จะสามารถ รับ-ส่งข้อมูลได้ 56 กิโลบิตในหนึ่งวินาที
โมเด็มที่ใช้งานตามบ้านในปัจจุบัน สามารถแบ่งได้ตามลักษณะการติดตั้งใช้งาน และตามลักษณะขอสัญญาณ ดังนี้คือ
การเลือกใช้งานโมเด็ม มีข้อพิจารณา ดังนี้
1. ประเภทของระบบโทรศัพท์ที่เชื่อมต่อ ถ้าเป็นการต่ออินเทอร์เน็ตโดยใช้ระบบโทรศัพท์ในรูปแบบเดิม จะต้องเลือกใช้โมเด็มแบบสัญญาณเสียง ซึ่งมีความเร็วอยู่ที่ 56 Kbps แต่ถ้าเป็นระบบโทรศัพท์ที่สามารถใช้สัญญาณ ADSL ได้ ก็จะสามารถใช้โมเด็มแบบ ADSL ได้ โดยจะต้องเลือกใช้โมเด็มที่มีความเร็วในอัตราเดียวกับที่เช่าใช้บริการ ADSL เช่น ถ้าเช่าใช้บริการ ADSL ที่ความเร็วในการรับสัญญาณที่ 128 Kbps ก็จะต้องเลือกใช้โมเด็มที่สามารถรับสัญญาณได้ไม่น้อยกว่า 128 Kbps
2. ความประหยัดเวลา และค่าใช้จ่าย โมเด็มในรูปแบบเดิม จะเสียค่าบริการติดต่อผ่านคู่สายโทรศัพท์ตามระยะเวลาที่ใช้ เช่น หากติดต่อใช้บริการอินเทอร์เน็ตจากศูนย์บริการท้องถิ่น ก็จะเสียค่าบริการคิดอัตราเป็นครั้งละ แต่ถ้าติดต่อไปยังศูนย์บริการในจังหวัดอื่น ก็จะเสียค่าบริการเป็นนาที ส่วนการใช้โมเด็ม ADSL จะเสียค่าบริการในอัตราเหมาจ่ายเป็นรายเดือน สามารถใช้บริการได้ตลอด 24 ชม. ทุกวัน
2. การ์ดเครือข่าย (Network Adapter) หรือ การ์ด LAN
การ์ดเชื่อมต่อเครือข่าย หรือเรียกว่าการ์ด LAN เป็นการ์ดสำหรับต่อเครื่องพีซี เข้ากับสายเคเบิล ดังนั้นจึงต้องมีพอร์ตสำหรับเสียบสายแบบใดแบบหนึ่งที่จะใช้ หรืออาจมีพอร์ตสำหรับสายหลายแบบก็ได้ เช่น มีพอร์ตสำหรับสายโคแอกเชียล และสำหรับสายคู่ตีเกลียว แต่สำหรับการ์ดรุ่นใหม่ๆ มักจะเหลือแต่พอร์ตสำหรับสายคู่ตีเกลียวเพราะปัจจุบันกำลังเป็นที่นิยม นอกจากนี้ยังมีการ์ดที่ทำมาสำหรับใช้ต่อกับสายใยแก้วนำแสงซึงมักจะมีราคาแพงและใช้เฉพาะบางงาน
การ์ด LAN จะมีสล็อตที่ใช้อยู่ 2 ชนิดคือ
ISA 8 และ 16 บิต การ์ดแบบนี้จะสามารถรับส่งข้อมูลกับเครื่องพีซีได้ทีละ 8 หรือ 16 บิตที่ความถี่ประมาณ 8 MHz เท่านั้น โดยผ่านบัสและสล็อตแบบ ISA ตัวอย่างเช่น การ์ด NE1000 และ NE2000 ที่ผลิตตามแบบของบริษัท Novell เป็นต้น ซึ่งความเร็วในการทำงานจะต่ำกว่าแบบ PCI ซึ่งในปัจจุบันแทบจะไม่พบแล้ว
PCI 32 บิต เป็นการ์ดที่ใช้อยู่ทั่วไปในปัจจุบัน ซึ่งสามารถรับส่งข้อมูลได้ทีละ 32 บิตผ่านบัสแบบ PCI ด้วยความเร็วสูงถึง 33 MHz ปัจจุบันการ์ดแบบสล็อต PCI ราคาลดลงมาก
ทรานซีฟเวอร์ (transceiver) เป็นส่วนหนึ่งของการ์ด LAN โดยจะทำหน้าที่แปลงสัญญาณของคอมพิวเตอร์เป็นสัญญาณที่ใช้ในเครือข่าย ทรานซีฟเวอร์รุ่นเก่า ๆ จะเชื่อมต่อกับสายเคเบิลและการ์ด LAN แต่ในปัจจุบันจะนำทรานซีฟเวอร์นี้บรรจุเข้าไปในตัวการ์ด LAN เลย
3. เกตเวย์ (Gateway)
เกตเวย์ (Gateway) เป็นอุปกรณ์อิเล็กทรอนิกส์อีกอย่างหนึ่งที่ช่วยในการสื่อสารข้อมูลคอมพิวเตอร์ ซึ่งหน้าที่หลักของเกตเวย์คือช่วยทำให้เครือข่ายคอมพิวเตอร์ 2 เครือข่าย หรือมากกว่าที่มีลักษณะไม่เหมือนกัน คือเครือข่ายที่มีลักษณะของการเชื่อมต่อ (Connectivity) ของเครือข่ายต่างกันและมีโพรโทคอลสำหรับส่ง–รับข้อมูลต่างกันให้สามารถติดต่อกันได้เสมือนเป็นเครือข่ายเดียวกัน ซึ่งมักจะติดตั้งไว้ในระบบเครือข่ายเฉพาะบริเวณเพื่อใช้ในการติดต่อสื่อสารกับระบบเครือข่ายอื่น หรือระบบเครือข่ายขนาดใหญ่ที่ใช้โพรโทคอลต่างชนิดกัน ดังนั้นเกตเวย์จึงทำหน้าที่เป็นคอนเวอร์เตอร์ด้วย หลักการทำงานของเกตเวย์
การทำงานของเกตเวย์จะอยู่ในชั้นแอพพลิเคชัน (Application) ลงมา และยอมให้มีรูปแบบการต่อระหว่างเครือข่ายได้สองอย่างคือ การเชื่อมต่อระหว่างเครือข่ายย่อย (Subnetwork) ของวงจรเสมือน (Virtual) 2 เครือข่าย และการเชื่อมต่อแบบดาต้าแกรม
ประเภทของเกตเวย์
เกตเวย์แบ่งออกเป็น 2 ประเภทคือ
1. อะซิงโครนัส ซึ่งทำหน้าที่เปลี่ยนรูปแบบข้อมูลของเครือข่ายแลนให้เป็นแบบอะซิงโครนัสก่อนส่งออกไปสู่สายสื่อสารเพื่อติดต่อกับอุปกรณ์ อื่น ๆ ภายนอกเครือข่าย และทำหน้าที่รับข้อมูลจากอุปกรณ์อะซิงโครนัส
2. เกตเวย์แบบซิงโครนัส ซึ่งทำหน้าที่ในการช่วยให้ผู้ใช้ (User) ภายในเครือข่ายแลน สามารถ ติดต่อกับคอมพิวเตอร์เมนเฟรมภายนอกเครือข่ายโดยผ่านทางโมเด็มแบบซิงโครนัส หรืออาจจะต่อเข้าเองโดยตรงหรือผ่านระบบสื่อสารอื่น ๆ เกตเวย์แบบซิงโครนัสที่รู้จักกันดี ได้แก่ เกตเวย์ เอสเอ็นเอ (System Network Architecture; SNA) และเกตเวย์แบบอาร์เจอี (Remote Job Entry; RJE)

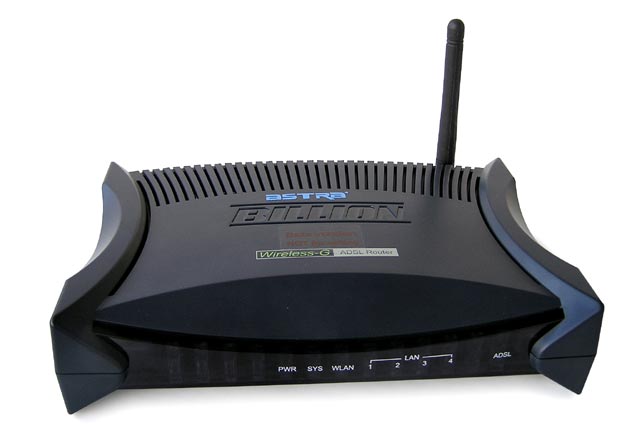

4. เราเตอร์ (Router)
Router คือ อุปกรณ์ที่ทำหน้าที่เชื่อมต่อระบบเครือข่ายอย่างหนึ่ง ซึ่งถ้าแปลความหมายคำว่า Route ก็คือ ถนน นั่นเอง ดังนั้น การเชื่อมต่อคอมพิวเตอร์ด้วย Router ทำให้เราสามารถเชื่อมต่อคอมพิวเตอร์ได้มากกว่าหนึ่งเครื่องในเวลาเดียวกัน ซึ่ง Router นั้นจะมีซอฟต์แวร์ที่ใช้ในการควบคุมการทำงานเรียกว่า Internetwork Operating System (IOS) และตัว Router จะมีช่องที่ใช้เสียบต่อสายสัญญาณเรียกว่า Port LAN ซึ่งโดยทั่วไปมักมี 4 Ports หรือมากกว่า ใน Router 1 ตัว
หน้าที่หลักของ Router คือการหาเส้นทางในการส่งผ่านข้อมูลที่ดีที่สุด และเป็นตัวกลางในการส่งต่อข้อมูลไปยังเครือข่ายอื่น ทั้งนี้ Router สามารถเชื่อมโยงเครือข่ายที่ใช้สื่อสัญญาณหลายแบบแตกต่างกันได้ไม่ว่าจะเป็น Ethernet, Token Rink หรือ FDDI ทั้งๆที่ในแต่ละระบบจะมี packet เป็นรูปแบบของตนเองซึ่งแตกต่างกัน โดยโปรโตคอลที่ทำงานในระดับบนหรือ Layer 3 ขึ้นไปเช่น IP, IPX หรือ AppleTalk เมื่อมีการส่งข้อมูลก็จะบรรจุข้อมูลนั้นเป็น packet ในรูปแบบของ Layer 2 คือ Data Link Layer เมื่อ Router ได้รับข้อมูลมาก็จะตรวจดูใน packet เพื่อจะทราบว่าใช้โปรโตคอลแบบใด จากนั้นก็จะตรวจดูเส้นทางส่งข้อมูลจากตาราง Routing Table ว่าจะต้องส่งข้อมูลนี้ไปยังเครือข่ายใดจึงจะต่อไปถึงปลายทางได้ แล้วจึงบรรจุข้อมูลลงเป็น Packet ของ Data Link Layer ที่ถูกต้องอีกครั้ง เพื่อส่งต่อไปยังเครือข่ายปลายทาง
เราเตอร์เป็นอุปกรณ์ในระบบเครือข่ายที่ทำหน้าที่เป็นตัวเชื่อมโยงให้เครือข่ายที่มีขนาดหรือมาตรฐานในการส่งข้อมูลต่างกัน สามารถติดต่อแลกเปลี่ยนข้อมูลระหว่างกันได้ เราเตอร์จะทำงานอยู่ชั้น Network หน้าที่ของเราเตอร์ก็คือ ปรับโปรโตคอล (Protocol) (โปรโตคอลเป็นมาตรฐานในการสื่อสารข้อมูลบนเครือข่ายคอมพิวเตอร์) ที่ต่างกันให้สามารถสื่อสารกันได้
คุณสมบัติของ Router
1.ทำหน้าที่คล้าย Swich ทำให้เชื่อมต่อได้หลายเครื่องพร้อมกัน
2.บางรุ่นรองรับการทำงาน Wire หรือ Wireless
3.เป็น ADSL Modem ในตัว (เฉพาะบางรุ่นเท่านั้น)
4.Firewall /IPsec VPN (รองรับการเชื่อมต่อทางไกลแบบมี security)
5.Antivirus (รุ่นใหม่ๆ ของ Router บางรุ่น จะมี antivirus program ฝังอยู่ด้วย)
5.บริดจ์ (Bridge
บริดจ์ (Bridge) เป็นอุปกรณ์เครือข่ายที่ใช้แบ่งเครือข่ายออกเป็นเซกเมนต์ที่ไม่เกี่ยวข้องกันแต่ว่าถูกดูแลอยู่ภายใต้เครือข่ายเดียวกัน ซึ่งบริดจ์จำทำหน้าที่ในชั้น Data Link Layer โดยจะมองข้อมูลเป็นเฟรม ซึ่งจะแตกต่างจากฮับหรือรีพีตเตอร์ที่จะมองข้อมูลในระดับบิต นอกจากบริดจ์จะทำหน้าที่แบ่งเครือข่ายออกเป็น 2 เซกเมนแล้วยังทำหน้าที่กลั่นกรองข้อมูลให้อยู่ในเครือข่ายเดียวกัน มันจะกันไม่ให้เฟรมข้อมูลนั้นไปรบกวนอีกเซกเมนหนึ่ง
หรือจะสามารถกล่าวอีกนัยหนึ่งได้ว่า บริดจ์ เป็นอุปกรณ์เชื่อมโยงเครือข่ายของเครือข่ายที่แยกจากกัน แต่เดิมบริดจ์ได้รับการออกแบบมาให้ใช้กับเครือข่ายประเภทเดียวกัน เช่น ใช้เชื่อมโยงระหว่างอีเทอร์เน็ตกับ อีเทอร์เน็ต (Ethernet) บริดจ์มีใช้มานานแล้ว ตั้งแต่ปี ค.ศ. 1980 บริดจ์จึงเป็นเสมือนสะพานเชื่อมระหว่างสองเครือข่าย การติดต่อภายในเครือข่ายเดียวกันมีลักษณะการส่ง ข้อมูลแบบกระจาย (Broadcasting) ดังนั้น จึงกระจายได้เฉพาะเครือข่ายเดียวกันเท่านั้น การรับส่งภายในเครือข่ายมีข้อกำหนดให้แพ็กเก็ตที่ส่งกระจายไปยังตัวรับได้ทุกตัว แต่ถ้ามีการส่งมาที่แอดเดรสต่างเครือข่าย บริดจ์จะนำข้อมูลเฉพาะแพ็กเก็ตนั้นส่งให้ บริดจ์จึงเป็นเสมือนตัวแบ่งแยกข้อมูล ระหว่างเครือข่ายให้มีการสื่อสารภายในเครือข่าย ของตน ไม่ปะปนไปยังอีกเครือข่ายหนึ่ง เพื่อลดปัญหาปริมาณข้อมูลกระจายในสายสื่อสารมากเกินไป ในระยะหลังมีผู้พัฒนาบริดจ์ให้เชื่อมโยงเครือข่ายต่างชนิดกันได้ เช่น อีเทอร์เน็ตกับโทเก็นริง เป็นต้น หากมีการเชื่อมต่อเครือข่ายมากกว่าสองเครือข่ายเข้าด้วยกัน และเครือข่ายที่เชื่อมมีลักษณะหลากหลาย ซึ่งเป็นทั้งเครือข่ายแบบ LAN และ WAN อุปกรณ์ที่นิยมใช้ในการเชื่อมโยงคือ เราเตอร์ (Router)
6. รีพีตเตอร์ (Repeater)
รีพีตเตอร์ (Repeater) อุปกรณ์ทวนสัญญาณ (Repeater) เป็นอุปกรณ์พื้นฐานที่ทำหน้าที่ในการย้ำสัญญาณ เนื่องจากสัญญาณที่ส่งผ่านตัวกลางจะอ่อนกำลังลงตามระยะทางที่เพิ่มขึ้น การอ่อนกำลังของสัญญาณทำให้ไม่สามารถส่งข้อมูลไปตามเส้นทางเป็นระยะทางไกลๆ ได้ จึงต้องมีอุปกรณ์เพื่อช่วยทำให้สัญญาณที่อ่อนกำลังกลับมามีความชัดเจนเหมือนข้อมูลจากต้นทาง ดังนั้น อุปกรณ์ทวนสัญญาณจะทำให้ช่วยเพิ่มระยะทางในการส่งข้อมูลของเครือข่ายได้ ในปัจจุบันนิยมใช้ฮับเป็นตัวทวนสัญญาณเนื่องจากสามารถรองรับจำนวนเครื่องที่เชื่อมต่อได้มากกว่าในราคาที่ต่ำและยังช่วยขยายระยะของเครือข่ายได้อีกด้วย ซึ่งฮับอาจเรียกอีกชื่อหนึ่งว่าตัวทวนสัญญาณหลายพอร์ต (Multiport repeater) ก็ได้
สามารถกลั่นกรองสัญญาณที่ไม่จำเป็น เช่น ข้อมูลที่ผู้รับอยู่ฝั่งเดียวกับผู้ส่งจึงไม่จำเป็นต้องขยายและส่งต่อออกไปยังเครือที่อยู่อีกฟากหนึ่งออกไปได้ สัญญาณต่างๆ ที่เข้ามาก็จะถูกส่งออกไปเหมือนเดิมพูดง่ายๆ ก็คือไม่ว่าจะเป็น Packet อะไรส่งออกมาในเครือข่าย Repeater จะไม่สนใจที่หมายปลายทางว่าเป็นเครื่องที่อยู่คนละฟากกันหรือไม่ถ้ามีสัญญาณมาก็จะส่งต่อไปยังอีกฟากหนึ่งให้เสมอ ดังนั้น ถ้ามีการเชื่อมต่อเครื่องลูกข่ายจำนวนมากเข้ากับ Repeater ที่มีหลายๆ พอร์ตก็จะมีสัญญาณกระจายไปในเครือข่ายมากขึ้นด้วย ทำให้ประสิทธิภาพของเครือข่ายลดลงได้
รีพีตเตอร์ (Repeater) เป็นอุปกรณ์ใช้สำหรับขยายสัญญาณเมื่อสายเคเบิลที่เชื่อมต่อเครือข่ายยาวมากขึ้น เพื่อขยายสัญญาณที่ถูกลดทอนลงเนื่องจากระยะทาง อุปกรณ์รีพีตเตอร์จะทำงานอยู่ในระดับ Physical Layer แต่ข้อจำกัดของรีพีตเตอร์ ไม่สามารถกลั่นกรองสัญญาณที่ไม่จำเป็นออกไปได้ ดังนั้นรีพีตเตอร์จึงไม่ได้มีส่วนช่วยจัดการจราจรหรือลดปริมาณข้อมูลที่ส่ง ออกมาบนเครือข่าย LAN อุปกรณ์อื่น ไม่ว่าจะเป็นฮับ,บริดจ์, เร้าเตอร์, และเกตเวย์ ต่างก็มีความสามารถของรีพีตเตอร์ด้วยกันทั้งนั้น
หลักการทำงาน รีพีตเตอร์ (repeater)
ในระบบ LAN โดยรีพีตเตอร์ (Repeater) ทำหน้าที่ทวนสัญญานหรือช่วยขยายสัญญาณไฟฟ้าที่รับมาให้มีความแรงขึ้นและค่อยส่งต่อไป ใช้ในกรณีที่สายสัญญาณมีความยาวมาก เป็นผลทำให้สัญญาณที่ที่ส่งไปยังคอมพิวเตอร์อ่อนลงการใช้รีพีตเตอร์จึงทำให้ส่งสัญญาณไปได้ไกลมากขึ้น เดิมที่รีฟิตเตอร์ใช้สำหรับเครือข่าอินเทอเน็ต 10Base2 และ 10Base5 มีลักษณะเป็นกล่องสี่เหลี่ยมที่มีเพียงสองพอร์ตซึ่งมากจะเป็นคอเน็กเตอร์ BNC หรือ AUI สำหรับเชื่อมต่อสายสัญญาณ แต่ในปัจจุบันเครือข่ายอินเทอร์เน็ตทั้งสองแบบนี้ไม่นิยมใช้แล้วจะหันมาใช้เครือข่ายอินเทอร์เน็ตที่ใช้สาย UTP แทน (10BaseT หรือ 100BaseTX ) ดังนั้นจึงใช้ฮับหรือสวิตช์แทนกับรีฟิตเตอร์ได้ เพราะความจริงแล้วฮับหรือสวิทช์เป็นอุปกรณ์ที่สามารถขยายสัญญาณเช่นเดียวกับรีฟิตเตอร์ แต่ต่างกันตรงที่ฮับหรือสวิตช์นั้นมีพอร์ตมากกว่ารีฟิตเตอร์
7. ฮับ (HUB)
ฮับ (Hub) คือเป็นอุปกรณ์ศูนย์กลางที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์คอมพิวเตอร์อื่นๆเข้าด้วยกันฮับ (HUB) ในระบบเครือข่าย เป็นอุปกรณ์ที่ใช้สำหรับเชื่อมโยงสัญญาณของอุปกรณ์เครือข่ายเข้าด้วยกันการจะทำให้คอมพิวเตอร์แต่ละเครื่องคอมพิวเตอร์รู้จักกันหรือส่งข้อมูลถึงกันได้จะต้องผ่านอุปกรณ์ตัวนี้ ปัจจุบันฮับถูกเปรียบเทียบกับ Switch ซึ่งมีความสามารถสูงกว่าและถือได้ว่าเป็นอุปกรณ์มาตราฐานที่ใช้สำหรับเชื่อมโยงสัญญาณในระบบเครือข่าย เรียกว่าฮับตกกระป๋องไปแล้ว โดยทั่วไปจะมีลักษณเหมือนกล่องสีเหลี่ยมแต่แบนมีความสูงประมาณ 1-3 นิ้ว แล้วแต่รุ่นมีช่องเล็กๆเอาไว้เสียบสายแลนแต่ละเส้นที่ลากโยงมาจากคอมพิวเตอร์มีหลายรุ่น เช่น Hub 4 Ports, 8 Ports, 16 Ports, 24 Ports หรือ 48 Ports เป็นต้น หน้าตารูปร่างของฮับจะเหมือนกัน Switch
ฮับ ทำงานอย่างไร
เมื่อใดที่มีคอมพิวเตอร์ภายในเครือข่ายต้องการส่งข้อมูล ฮับทำจะหน้าที่ในการทำสำเนาข้อมูลและส่งไปยังอุปกรณ์ต่างๆ ภายในเครือข่าย ไม่ใช่แค่คอมพิวเตอร์ แต่รวมถึงอุปกรณ์อื่นๆ ด้วยเช่น เครื่องพิมพ์ เป็นต้น เรียกว่าส่งข้อมูลไปทั้งหมด และถ้าข้อมูลนี้เป็นของอุปกรณ์ใดอุปกรณ์นั้นก็จะรับเองอัตโนมัติและจุดด้อยของฮับที่ควรทราบคือเวลามีอุปกรณ์ใดส่งข้อมูลในเครือข่ายผ่านฮับอุปกรณ์อื่นๆจะต้องรอให้การส่งสมบูรณ์ก่อนเปรียบเทียบได้กับถนน One-Way ห้ามส่งข้อมูลสวนทางกัน
เท่านั้น ในขณะที่ Switch จะมีการทำงานที่ซับซ้อนกว่า, มีการเรียนรู้อุปกรณ์ที่เชื่อมต่อ, การตัดสินใจส่งข้อมูลออกไปพอร์ตใด ปัจจุบันในท้องตลาดที่จำหน่ายอยู่ ส่วนใหญ่จะเป็นอุปกรณ์ Switch กันหมดแล้ว เนื่องจากมีคุณสมบัติที่ดีกว่า Hub และอุปกรณ์ Switchในท้องตลาดจะมีอยู่ 2 ประเภท คือ Managed Switch และ Unmanaged Switch โดยประเภท Managed Switch จะมีคุณสมบัติพิเศษที่สามารถบริหารจัดการได้บนอุปกรณ์ อาทิ การจัดการด้าน VLAN (Virtual LAN) และอื่นๆ เป็นต้น
switch นั้นทำงานในระดับของ layer 2 ซึ่งเป็นการทำงานในระดับของ data-link layer ในกรณีของ ethernet นั้น ก็จะมีความเกี่ยวพันกับเรื่องของ frame และพวก MAC , LLC switch นั้น เป็นอุปกรณ์ที่มีหลักการในการทำงานในลักษณะเดียวกับ อุปกรณ์จำพวก bridge ซึ่งจะมีหลักการทำงานก็คือจะส่งข้อมูลจาก port หนึ่งไปยังปลายทางที่เฉพาะเจาะจงเท่านั้น ข้อมูลนั้นจะไม่ถูกส่งออกไปยัง port อื่นๆ ยกเว้นมีความจำเป็นในบางกรณี เช่น ข้อมูลที่ส่งกัน ไม่มีผู้รับที่เชื่อมต่ออยู่ใน switch ของตัวเองหรือข้อมูลที่ต้องส่งนั้นเป็นข้อมูลที่ต้องส่งออกไปในลักษณะของ broadcast หรือ multicast การที่ port ใดๆ จะส่งข้อมูลถึงกันนั้น switch ก็จะทำการตรวจสอบ mac address ของอุปกรณ์ที่เชื่อมต่อกันอยู่ และมีการทำ table เอาไว้เพื่อเก็บข้อมูลเหล่านี้ และเมื่อเวลามีการส่งข้อมูลระหว่างกันก็จะเอา mac addres ปลายทาง ที่อยู่ในส่วน header ของ frame มาเทียบกับตารางที่ตัวเองมีอยู่ซึ่งถ้าหากว่า มีข้อมูล mac address อันนั้นอยู่ในตาราง และได้มีการบันทึกเอาไว้ว่าเป็นของอุปกรณ์ที่เชื่อมต่ออยู่กับ port ไหนswitch ก็จะทำการส่งข้อมูลไปยัง port นั้นทันที
ระบบเครือข่ายไร้สาย
ระบบเครือข่ายไร้สาย หรือ ระบบเครือข่ายแบบ Wireless LAN หรือ WLAN เป็นการเชื่อมต่อคอมพิวเตอร์เป็นเครือข่ายแบบไร้สาย (ไม่จำเป็นต้องเดินสายเคเบิ้ล) เหมาะสำหรับการติดตั้งในสถานที่ที่ไม่สะดวกในการเดินสาย หรือในสถานที่ที่ต้องการความสวยงาม เรียบร้อย และเป็นระเบียบ เช่น สนามบิน โรงแรม ร้านอาหาร เป็นต้นหลักการทำงานของระบบ Wireless LAN การทำงานจะมีอุปกรณ์ในการส่งสัญญาณ และกระจายสัญญาณ
